| Menşe yeri: | Hefei, Anhui eyaleti, Çin |
|---|---|
| Marka adı: | Jingpu |
| Model numarası: | MFP-PT1000 |
| Min sipariş miktarı: | 500 adet. |
| Fiyat: | USD 3.0 /pc |
| Ambalaj bilgileri: | Denize uygun standart ihracat ambalajı |
| Teslim süresi: | 15-20 gün |
| Ödeme koşulları: | L/C, T/T, Western Union |
| Yetenek temini: | ayda 2000 adet |
| Optik Çözünürlük: | 15:1 | Depolama sıcaklığı: | -20~80°C |
|---|---|---|---|
| R Toleransı: | %1,%2,%3,%5,%10 | Çıktı Türü: | Analog |
| beta değeri: | B25/85=3435±1% | Doğruluk sınıfı: | 2B、B、A、1/3B Seviyesi isteğe bağlı |
| İncelemek, bulmak: | R2-3.2(T=0.6) | B toleransı: | %0,5, %1, %2, %3 |
| IP Kodu: | IP64 | Ücretsiz örnek: | - Evet. |
| Paket Türü: | Yüzey Montajı | Rohs uyumlu: | - Evet. |
| Türü: | Yüzey Montajlı Termokupl | Geleneksel: | Kullanılabilir |
| Sıcaklık aralığı: | -20-1200°C, isteğe bağlı | ||
| Vurgulamak: | Yüzey Montajı PT1000 Sensörü,Yüzük Çubuk Yüzey Montajı PT1000 Sensörü |
||
Yüzey Montajı PT1000 Sensör Düz açı tipi Halkası
Ürün Tanımı
Ürün, bir yüzey montajı PT1000 sıcaklık sensörü sağ melek tipi halka sargı. Sıcaklık ölçümü ve izleme için kullanılır. Hefei Jingpu Sensor Technology Co., Ltd. tarafından üretilmiştir.
Elektriksel Özellik
Malzeme bir yüzey montajlı PT1000 sıcaklık sensörü sağ melek tipi yüzük koltuk.
| Ürün Adı | Kod | Test koşulları | Performans gereksinimi | Birim |
| Hızlı direnç | R0°C | 0°C±0,05°C | 1000 | Oh |
| Voltajı kaldırın | Hi-pot |
Sakin havalarda AC1500V 1mA 1s |
Çökme yok. | V |
| Çalışma sıcaklık aralığı | OTR | Sakin havalarda | -40°C~105°C | °C |
PT1000 sıcaklık sensörü için boyut çizimi
| No. | Adı | Malzeme özellikleri | Qty | Yorumlar |
| 1 | NTC çipi | PT1000 sensörü | 1 | |
| 2 | Kabuk / ev | RNB5-10 | 1 | |
| 3 | Kapsülasyon | Epoksi reçine | 1 | Siyah |
| 4 | Tüp | Kırılabilir tüpF5.0*(20±3) mm | 1 | Siyah |
| 5 | Kablo | XLPE yalıtılmış tel UL4411 24AWG 125°C | 1 |
Operasyon Bildirgesi
1.1 Uygulama: Sıcaklık ölçümü ve kontrolü
1.2 Aşırı akımın geçmesinde kendi kendini ısıtma nedeniyle ölçüm hatasından kaçının.
1.3 Aşırı sıcaklık şokundan kaçının, sıcak hava sıçraması, ısı küçülme koruyucu tüpün takılması gerektiği durumlarda sondaya en az 10 mm çarpmalıdır.
1.4 Depolama sıcaklığı: 0°C~50°C, ≤75%RH; koroziv gaz ve güneş ışığı ortamında saklanmamalıdır; paket açıldıktan sonra tekrar kapatılmalıdır.
1.5 son kullanıcı tarafından kurulduğunda, epoksit kapsüle edilmiş ntc termistörünün yapısına göre, epoksit başının kurşun telden çok fazla germe ve bükme kuvvetine maruz kalmasını önlemek için.kurşun tel, mühürleme başının en az 6 mm altındaki kurşun tel üzerinde bir bükme noktasında veya bir güç noktasında kontrol edilir.Çipin zarar görmemesi için, özellikle bileşenler ısıtıldığında, direncin sürüklenmesine ve hatta açık devreye neden olur.

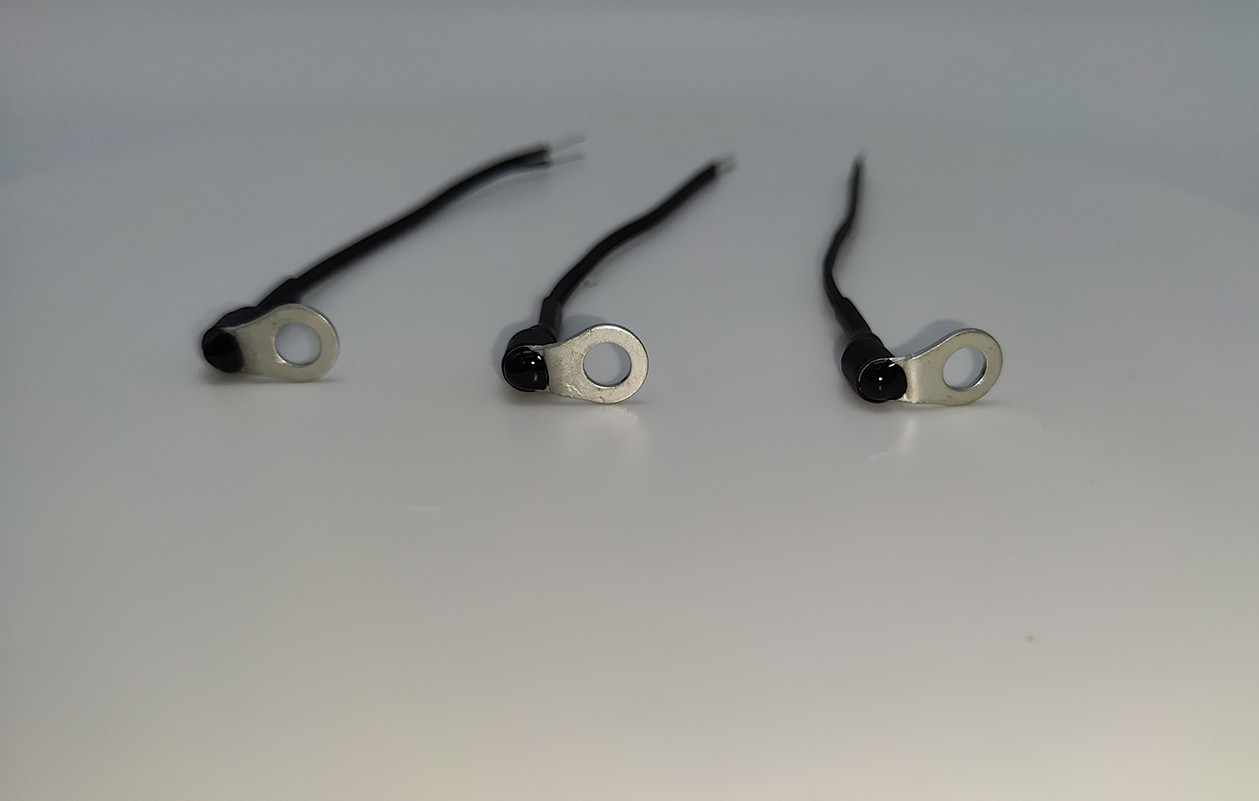

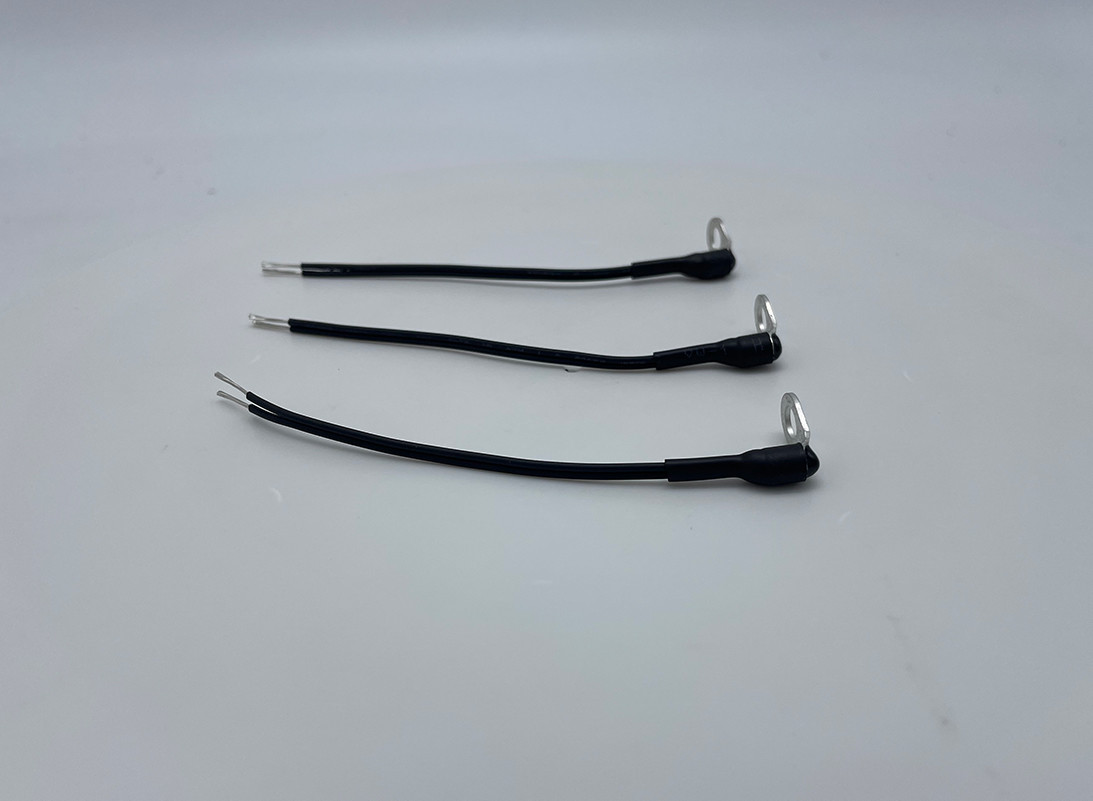

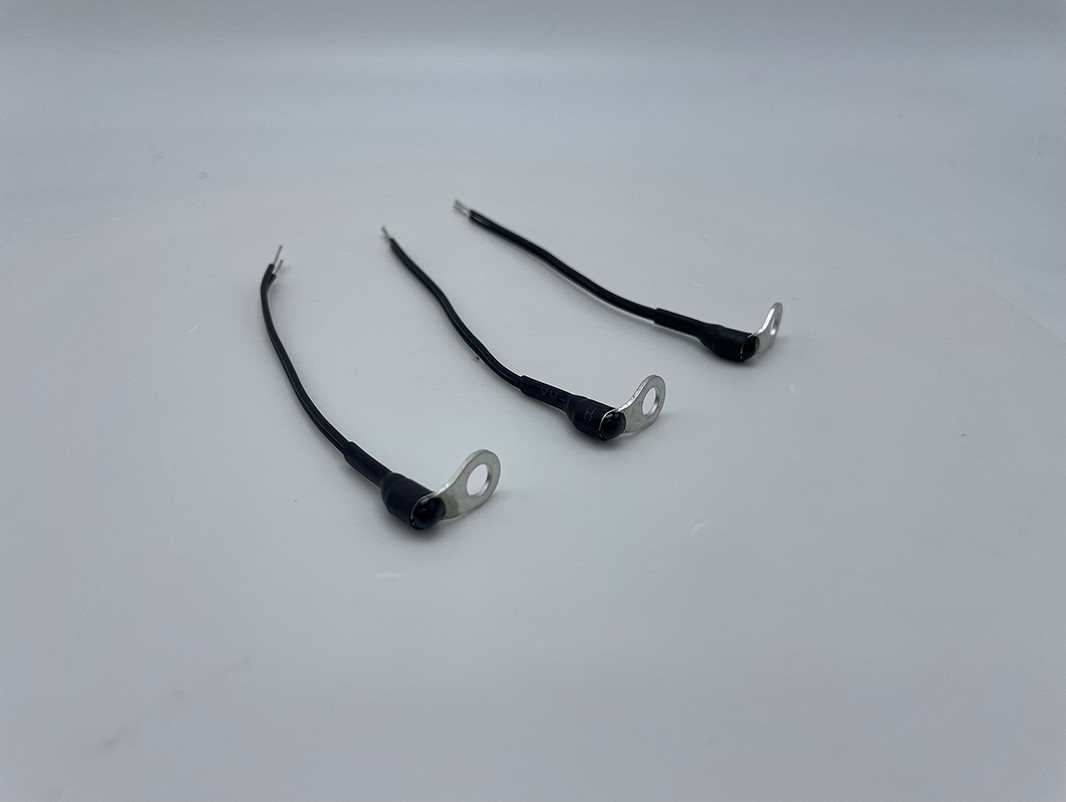

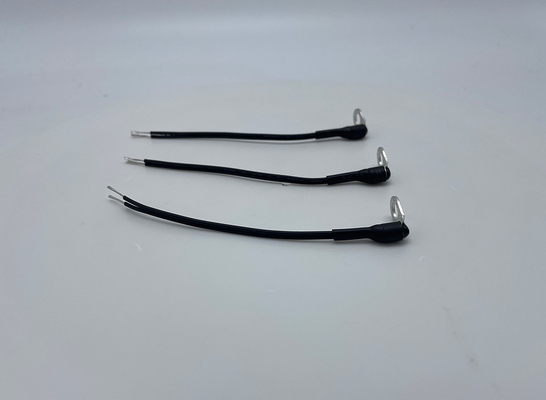

Ürün Resimleri
Ürün Uygulama
Sıcaklık ölçümü ve izleme
Otomobil bataryası
Akü şarj cihazı
Endüstriyel cihaz
Ev aletleri
