| Menşe yeri: | Hefei, Anhui, Çin |
|---|---|
| Marka adı: | Jingpu Brand |
| Sertifika: | CE,ROHS,ISO |
| Model numarası: | MF5A-1 |
| Min sipariş miktarı: | 1000 |
| Fiyat: | USD 0.1-5 /PCS |
| Ambalaj bilgileri: | karton ambalaj |
| Teslim süresi: | 2-7gün |
| Ödeme koşulları: | L/C, T/T, Western Union |
| Yetenek temini: | Yılda 200 Milyon |
| yükleme yolu: | ekleme | algılama yolu: | Direnç |
|---|---|---|---|
| Çıkış Sinyali Tipi: | Analog tip | Malzeme: | seramik |
| Dielektrik ölçümü: | Sıcaklık | IP kodu: | IP64 |
| Taşıma Paketi: | karton ambalaj | Dış görünüş: | Siyah |
| Garanti: | 2 yıl | Satış Sonrası Hizmet: | Kalite güvencesi |
| özelleştirme: | Evet | Çalışma sıcaklığı: | -40℃~125℃ |
| Direnç Değeri: | Gelenek | B Değeri: | Gelenek |
| Nakliye: | Nakliye, Hava veya Ekspres | Tel: | PVC, , Emaye İzolasyon |
| Vurgulamak: | İHA Ntc Termistör 10k,İnsansız Hava Araç Ntc Termistör 10k,Ntc Termistör 3435k |
||

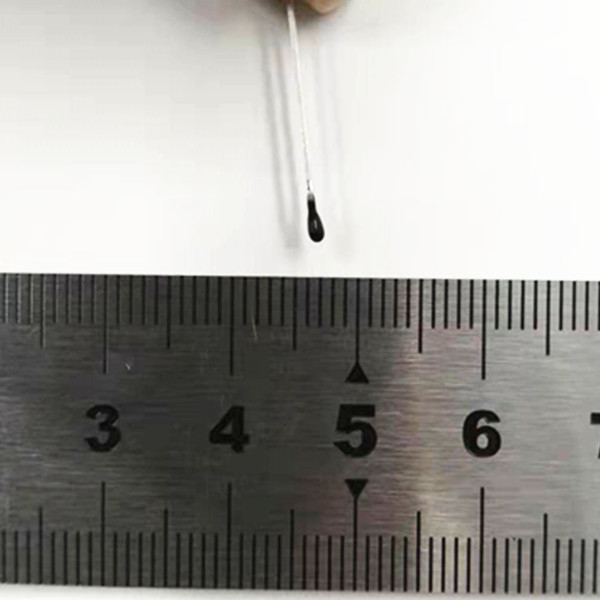

İnsansız Hava Aracı veya İHA 10k 3435k için Ntc Termistör
Kısa bir not:
MF5A-1 (UAV'ler için) serisi epoksi kaplı NTC termistör, Hefei Jingpu Sensor Technology Co., LTD tarafından üretilmektedir.Bakır kaplı çelik tellerden, kaynaklı bir NTC çipinden ve epoksi reçineden oluşur.Sensör özellikleri: basit, pratik, yüksek hassasiyet.İsteğe bağlı direnç 0,3 kω ila 2000 kω arasında değişir ve beta, 2500K ila 4500K arasında değişir.Bu epoksi kaplı NTC termistörler, ev aletlerinde, otomobillerde, tıbbi cihazlarda, elektrikli aletlerde ve daha fazlasında yaygın olarak kullanılmaktadır.
Özellikler:
•ROHS standardına uyun
•R25=10KΩ±5%,B25/85=3435k±2%
•Çalışma sıcaklığı aralığı: -40℃~125℃
•İnce
Başvuru:
• İHA (insansız hava aracı) için

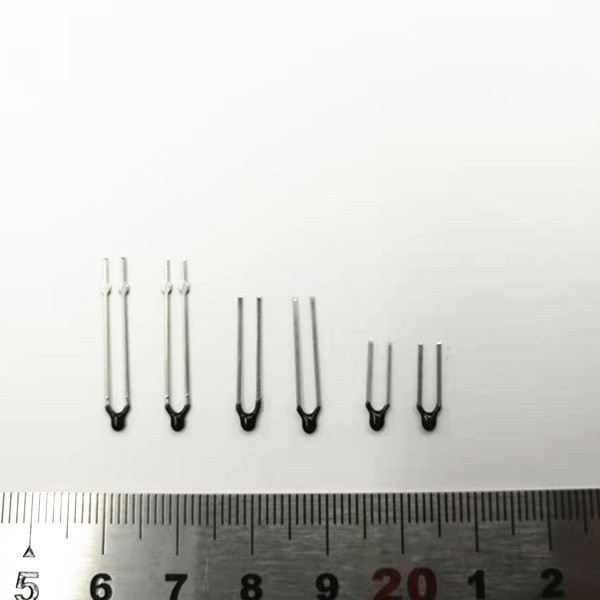

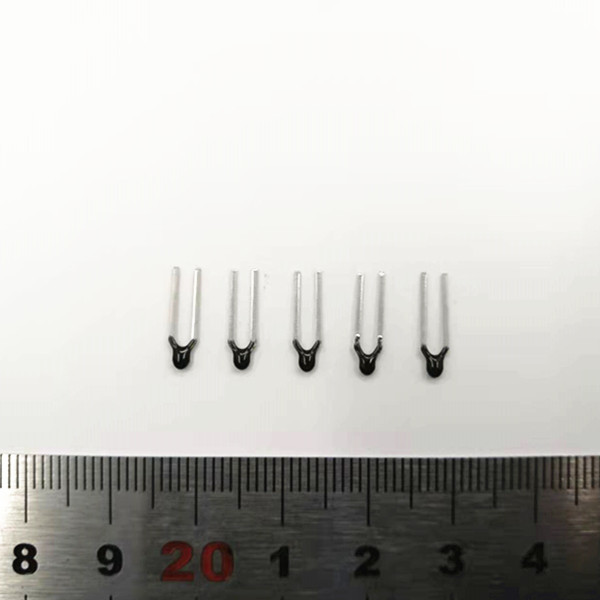

Yapı ve Boyutlar:(birim:mm)
| Prob Boyutu | L | L1 | D | H | d1 |
| 2.6*17.5mm | 17,5±1 | 3±1 | Meksen = 3.0 | 2.5 | 10 |
| 2.6*19mm | 19±1 | 3±1 | |||
| 2.6*23mm | 23±1 | 3±1 | |||
| 2.6*26mm | 25±1 | 3±1 |
Referans parametresi:
| Ürün özellikleri | KayıtT'de℃(KΩ) | Beta değeri | (Havada) Pmaks(mW) |
δ (mW/℃) |
termal zaman sabiti τ(sn.) | Çalışma Sıcaklığı Aralığı TL-TH(℃) | Toplam uzunluk L(mm) |
| A1B212□4200A□□□□L19 | R62=20.92 | B25/85=4200 | Yaklaşık 3.5 | Yaklaşık.0.7 | Maks.5.0 | -40~125 | 19 |
| A1A104□4132B□□□□L17 | 100 | B25/85=4132 | 17 | ||||
| A1C104□4132B□□□□L23 | 100 | B25/85=4132 | 23 | ||||
| A1B332□3970F□□□□L25 | R100=3.3 | B25/50=3970 | 26 | ||||
Ürün çizimi:
Standart ambalaj (iç ambalaj): 500 adet/polybag
İşlem Bildirimi
1.Uygulama: Sıcaklık ölçümü ve kontrolü；
2.NTC'den akan akım, bileşenin kendi kendine ısınmasından kaynaklanan ölçüm hatasını önlemek için Pmax aralığında kontrol edilir.
3.Aşırı ısı şokundan kaçının, Isıyla büzüşen koruma tüpünün takılması gerektiğinde sıcak hava üflemesi sondaya en az 30 mm vurmalıdır.
4.Depolama Sıcaklığı -10℃～40℃,≤%75RH；Korozif gaz ve güneşli ortamlardan kaçının;Paketi açtıktan sonra tekrar mühürlenmesi gerekiyor.
5. Cam kaplama NTC termistörünün yapısına göre, son kullanıcı kurduğunda, epoksi kafanın kurşun telden çok fazla çekme kuvvetine ve bükülme kuvvetine maruz kalmasını önlemek için, kurşun tel bir bükülme noktasında veya bir kuvvet noktasında kontrol edilmelidir. Sızdırmazlık kafasının 6 mm veya daha az altında bir kurşun tel. Çipe zarar vermemek için, özellikle bileşen ısıtıldığında direnç kaymasına ve hatta açık devreye neden olur.
