| Menşe yeri: | Hefei, Anhui, Çin |
|---|---|
| Marka adı: | Jingpu Brand |
| Sertifika: | CE,ROHS,ISO9001,ISO13485,UL |
| Model numarası: | MFP |
| Min sipariş miktarı: | 1000 |
| Fiyat: | USD 0.1-5 /PCS |
| Ambalaj bilgileri: | karton ambalaj |
| Teslim süresi: | 2-7gün |
| Ödeme koşulları: | L/C, T/T, Western Union |
| Yetenek temini: | Yılda 200 Milyon |
| yükleme yolu: | ekleme | algılama yolu: | Direnç |
|---|---|---|---|
| Çıkış Sinyali Tipi: | Analog tip | Malzeme: | seramik |
| Dielektrik ölçümü: | Sıcaklık | IP kodu: | IP64 |
| Taşıma Paketi: | karton ambalaj | Dış görünüş: | Siyah |
| Garanti: | 2 yıl | Satış Sonrası Hizmet: | Kalite güvencesi |
| Yonga: | NTC Termistör | özelleştirme: | Evet |
| Çalışma sıcaklığı: | -40℃~150℃ | Direnç Değeri: | Gelenek |
| B Değeri: | Gelenek | Nakliye: | Nakliye, Hava veya Ekspres |
| Tel: | PVC, , Emaye İzolasyon | Ücretsiz örnek: | Evet |
| Vurgulamak: | Ev Pil Sıcaklık Sensörü,Siyah NTC Sıcaklık Sensörü |
||
Pil Kapakları ve Güç Dağıtımı için Ev Pil Sıcaklık Sensörü
Kısa Talimat:
Öğe EV pil sıcaklık sensörüdür.Yüzey sıcaklığı ölçümü için uygundur.Tipik uygulama, EV arabada pil kontrol sistemini içerir.EV pil sıcaklık sensörü, yalıtımlı esnek kablo (XLPE yalıtımlı kablo UL4411 125℃ & UL4413 150℃) ve terminaller ile bir kuşgözü etiketine (halka pabucu) monte edilmiş bir NTC çip termistörden oluşur.Bir standart direnç değeri ve beta değeri: R25℃= 10kΩ ve B25/85=3435k.
Özellikler:
ROHS standardına uyun
Çalışma sıcaklığı aralığı: -40℃~125℃(UL4411 22AWG)
Çalışma sıcaklığı aralığı: -40℃~150℃(UL4413 22AWG)
İyi ve uzun vadeli istikrar
Etiketten elektriksel olarak izole edilmiş algılama elemanı

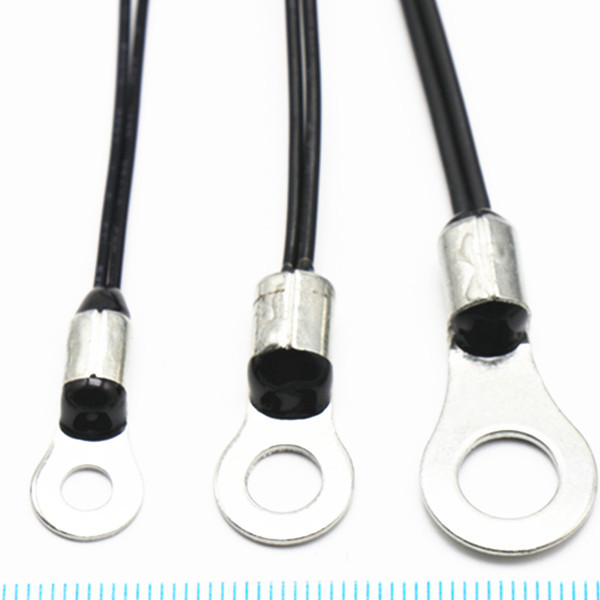

M3, M4/M5 vida boyutlarına uyacak halkalar
Başvuru:
EV/HEV Baralar
Pil Kapakları
Güç dağıtımı
Yapı ve Boyutlar:
Ayrıntılı parametreler:
| Kayıt25℃(kΩ)'da | Beta değeri | (Havada)Pmax(mW) | δ(mW/℃) | termal zaman sabiti τ(sn.) | Çalışma Sıcaklığı Aralığı TL-TH(℃) | Toplam uzunluk L(mm) |
| 1 | B25/85=3435 | Yaklaşık 60 | / | / | -40℃~150℃ | 500~2000 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |

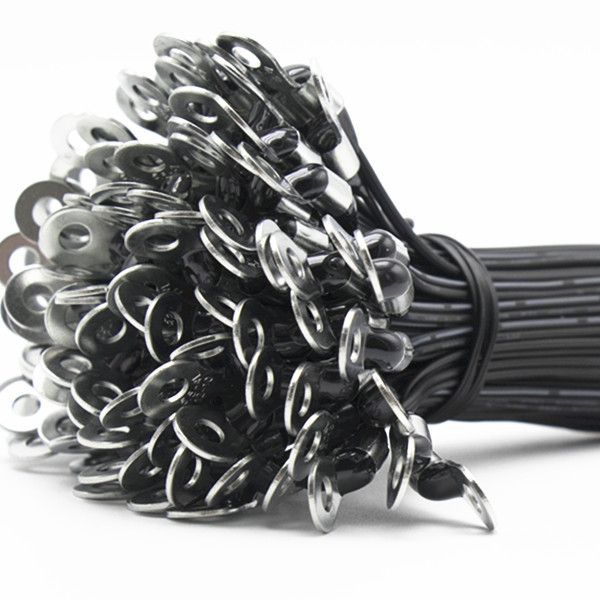

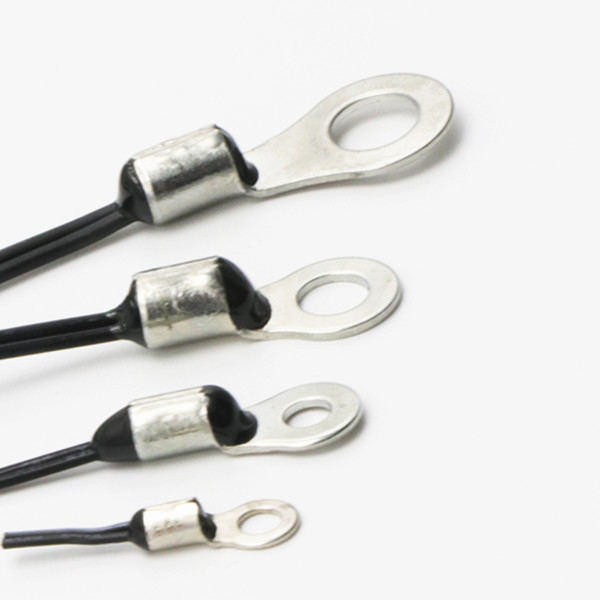

Ürün resmi:
Standart ambalaj (iç ambalaj): 1 adet ~ 100 adet/polybag
İşlem Bildirimi
1.Uygulama: Sıcaklık ölçümü ve kontrolü；
2.NTC'den akan akım, bileşenin kendi kendine ısınmasından kaynaklanan ölçüm hatasını önlemek için Pmax aralığında kontrol edilir.
3.Aşırı ısı şokundan kaçının, Isıyla büzüşen koruma tüpünün takılması gerektiğinde sıcak hava üflemesi sondaya en az 30 mm vurmalıdır.
4.Depolama Sıcaklığı -10℃～40℃,≤%75RH；Korozif gaz ve güneşli ortamlardan kaçının;Paketi açtıktan sonra tekrar mühürlenmesi gerekiyor.
5. Cam kaplama NTC termistörünün yapısına göre, son kullanıcı kurduğunda, epoksi kafanın kurşun telden çok fazla çekme kuvvetine ve bükülme kuvvetine maruz kalmasını önlemek için, kurşun tel bir bükülme noktasında veya bir kuvvet noktasında kontrol edilmelidir. Sızdırmazlık kafasının 6 mm veya daha az altında bir kurşun tel. Çipe zarar vermemek için, özellikle bileşen ısıtıldığında direnç kaymasına ve hatta açık devreye neden olur.
